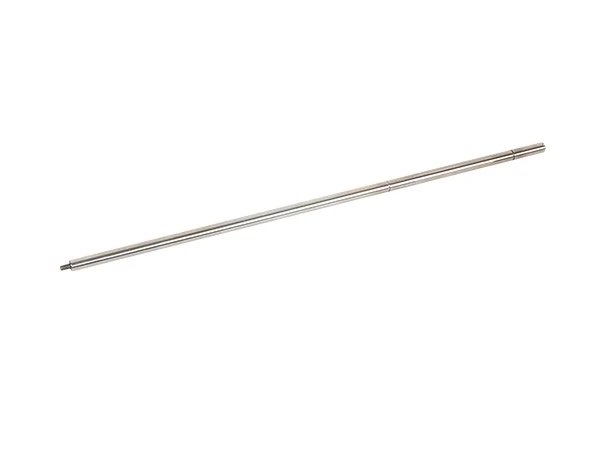

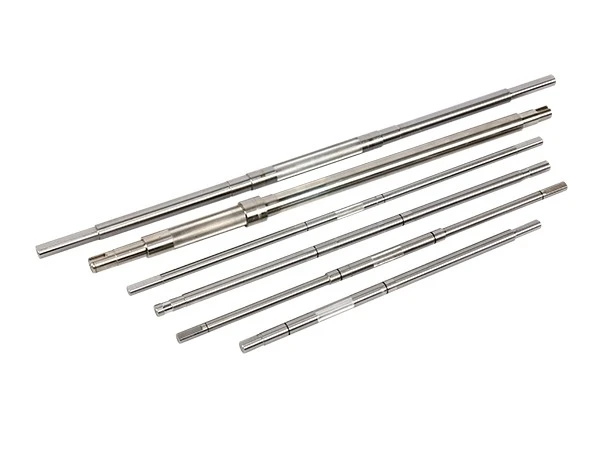

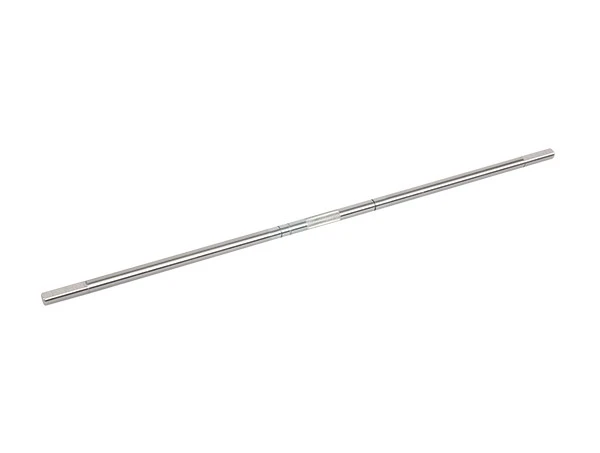

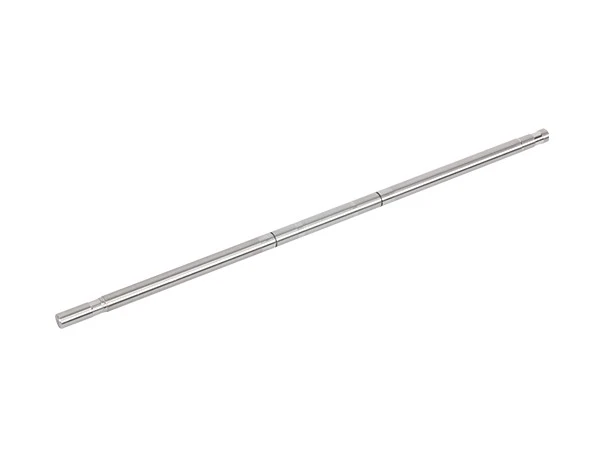

Precision Slender Shaft

• A Precision slender shaft refers to a shaft whose length-to-diameter ratio is greater than 25 (L/D>25). Njegova togost je povprečna.
• Med procesom obdelave je zaradi vpliva številnih dejavnikov, kot so obdelovalni stroji in rezalna orodja, obdelovanec nagnjen k upogibanju, bobnastim, poligonalnim, bambusovim in drugim napakam. Zlasti pri obdelavi z brušenjem so dimenzije na splošno slabe, površinska hrapavost pa mora biti visoka. Ker obdelovanec na splošno zahteva toplotno obdelavo, kot sta kaljenje in popuščanje med brušenjem, je večja verjetnost, da bo rezalna toplota med brušenjem povzročila deformacijo obdelovanca.
• Da bi preprečili upogibne deformacije med obdelavo, tehnično osebje naše tovarne sprejme ukrepe z vidika vpenjal, pomožnih orodij obdelovalnih strojev, tehnologije obdelave, tehnologije delovanja, orodij in količine rezanja.

• Da bi izboljšali natančnost vitke gredi v procesu obdelave, je treba sprejeti različne ukrepe za izboljšanje njene natančnosti.

1. Izberite ustrezen način vpenjanja. Obstajata dva načina tradicionalnega vpenjanja vitkih gredi: 1. ena objemka in ena zgornja stran. Pri tej vrsti vpenjanja, če je zgornji del pretesen, bo obdelovanec upognjen, toplotna deformacija v procesu obdelave pa bo tudi deformirala obdelovanec. 2. Ko je uporabljeno dvojno vpenjanje, je pozicioniranje obdelovanca natančno in enostavno je zagotoviti koaksialnost. Ko pa je vitka gred vpeta s to metodo, je njena togost slaba, upogibna deformacija vitke gredi je večja, zato je enostavno ustvariti vibracije. Zato je primeren samo za vgradnjo obdelovancev z majhnim razmerjem stranic, majhnim dodatkom za obdelavo in visokimi zahtevami glede koncentričnosti.

• Zmanjšajte deformacijo obdelovanca. Uporaba petne kupole in stalnega naslona je enakovredna dodajanju podpornih točk na sredini vpetja na obeh koncih dolge osi, kar lahko učinkovito zmanjša radialno deformacijo.
• Razumna izbira količine reza. Pri obdelavi vitkih gredi je manjša kot je debelina reza, manjša je deformacija obdelovanca. Zato poskusite izbrati majhno globino reza. Veliko bolje je povečati pomik kot povečati globino reza, ker povečanje rezalne sile ni sorazmerno s pomikom. Povečanje rezalne hitrosti pomaga zmanjšati pomik, povečana hitrost pa ustvarja več toplote, kar zmanjša koeficient trenja in s tem rezalno silo.

Dobrodošli, da nam pošljete risbe ali vzorce za natančno obdelavo.
